UC-CWDM mux demux
18通道低插损微型CWDM粗波分器复用&解复用器件,典型插损1.5dB,20nm通道间隔,可带监控端和升级端, 单侧出纤, 光路无胶,抗侧拉光纤保护设计,可伐材料外壳,激光焊接封装,工业温度运行,适配0.25英寸卡槽.

产品优势:基于光学薄膜滤波和自由空间技术,采用专利3D结构设计和微光学封装工艺,满足光器件向更高密度、更优性能指标和更低功耗的绿色低碳发展趋势。覆盖4到18通道的粗波分复用器件。产品特性:超低插损、超小尺寸、超高可靠性、高隔离和波长精度、光路无胶、按需配置升级端\扩充端\监控端\附加通道。产品应用: 第一,服务于网络集成商,代替传统三端口器件的波分功能,广泛应用于接入网、城域网、6G卫星网、数据中心网和有线电视网的绿色无功耗带宽升级和上载下载;第二,服务于光模块制造商,借助微光学封装的特性,把波分器件集成到收发模块内。

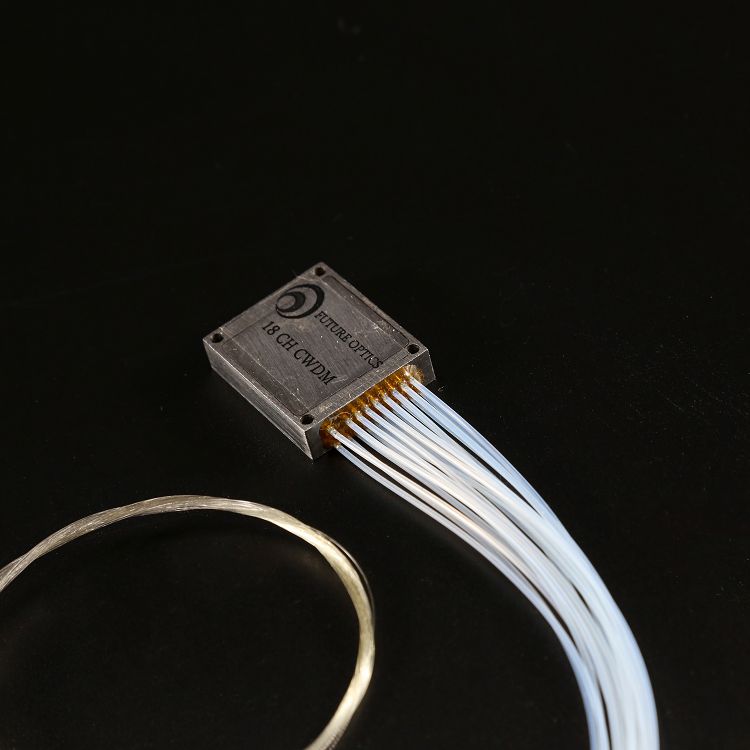

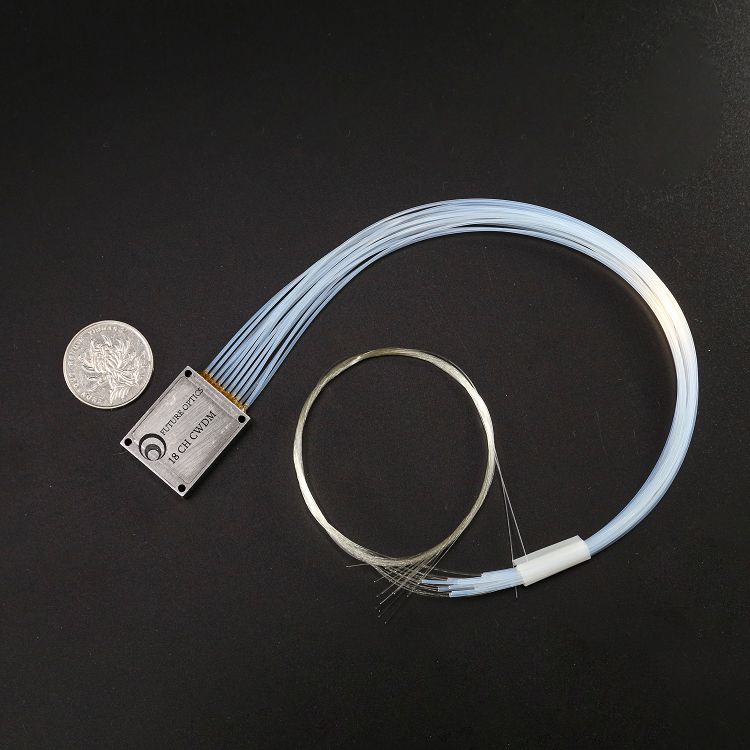

富光科技18 CH UC CWDM Mux demux device是一款封装尺寸为25x22.8x6.5mm,典型插损为1.5dB的新一代绿色粗波分复用器件,它由富光科技自由空间结构微光学制造平台推出,具有超低插损、超小封装尺寸、超高可靠性和超宽温度范围的运行特性,与传统三端口技术的CWDM器件相比较体积缩小到五十分之一、插损减少一半以上;与双侧出纤的CCWDM器件相比,光程更短、热应力分布更均匀,提高了多通道产品的可靠性,使得器件能够满足工业温度的运行条件;采用可伐材料激光焊接微光学封装工艺,抗侧拉光纤保护设计,确保器件能够在苛刻的环境下使用。根据客户性能指标要求进行设计和定制。


Features:

• Low Insertion Loss
• High Isolation
• High wavelength accuracy

• Epoxy-Free Optical Path
• Express Channel Available
• Telcordia 1221 Qualified


Applications:

• Broadband Networks
• Optical Add/Drop Multiplexing
• Metro Networks
• CATV Systems
• Data Center

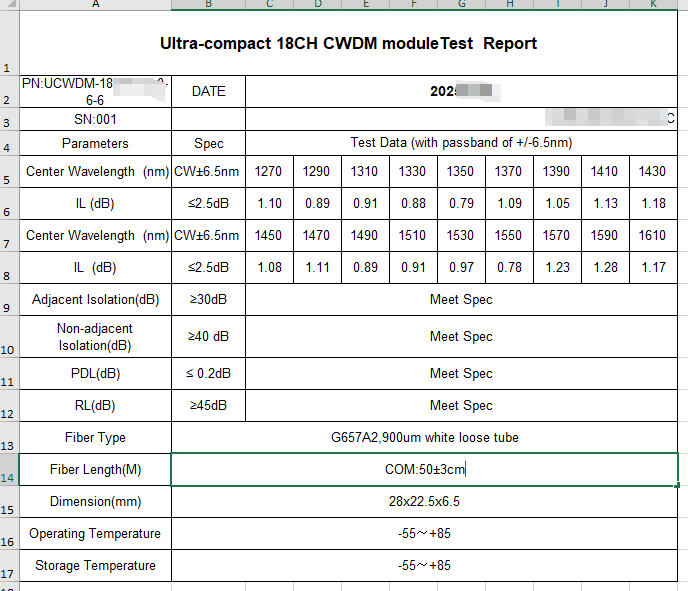

Specifications:

Parameter

Unit

Specifications

Number of channels

CH

18

Operating wavelength

nm

1260~1620

Center wavelengths

nm

1271~1611 or 1270~1610

Channel spacing

nm

20

Pass bandwidth

nm

lc ± 6.5

Insertion loss(max)

dB

≤1.8

Insertion loss(typical)

dB

≤1.5

Wavelength thermal stability

nm/°C

≤0.002

Adjacent channel isolation

dB

≥30

No-adjacent channel isolation

dB

≥40

Return loss

dB

≥45

Directivity

dB

≥50

PDL

dB

≤0.2

Passband ripple

dB

≤0.5

Power handling

mW

≤500

Fiber type

-

ITU-T G657 A2

Pigtail type

-

0.9mm white loose tube

Operating temperature

°C

-40~+85

Storage temperature

°C

-40~+85

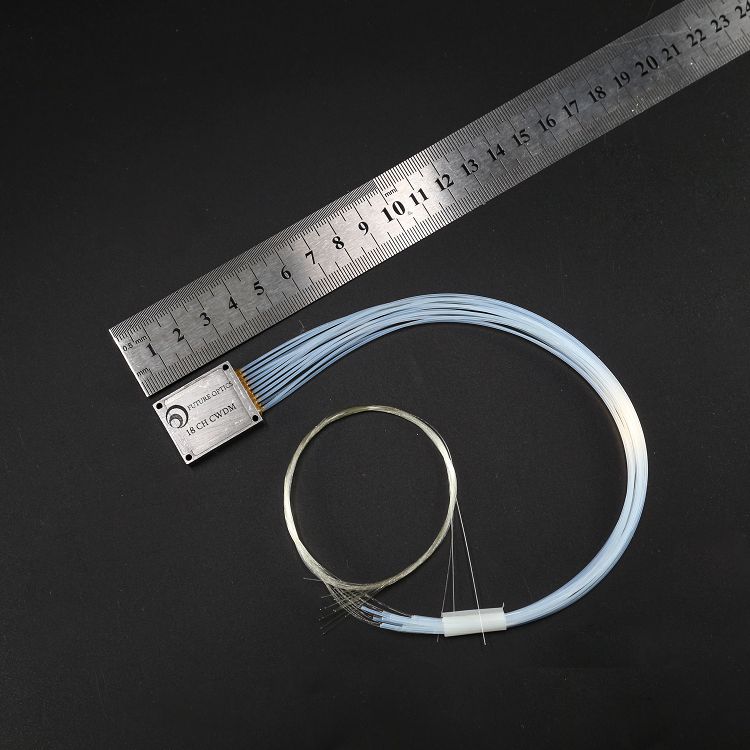

Footprint dimension (LxWxH)

mm

25*22.5*6.5 or 25*22.8*5.95

Pigtail length

m

≥1.0
