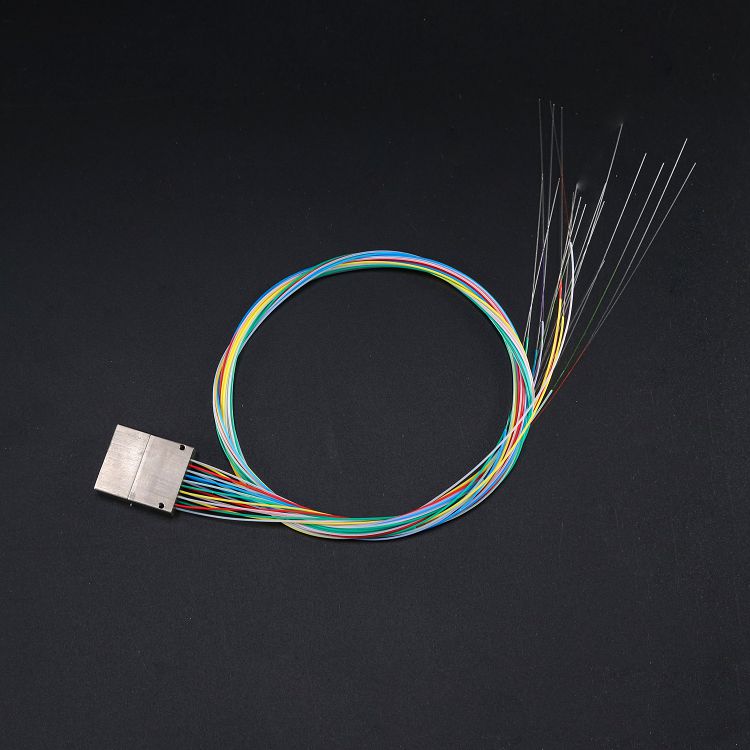

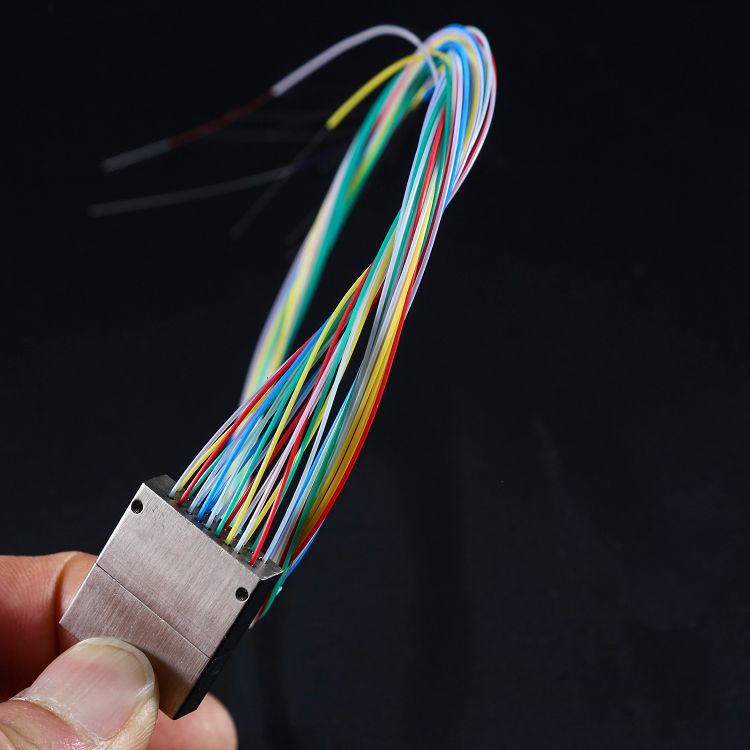

富光科技20CH UC DWDM Mux demux是新一代的20通道微型DWDM复用解复用器件，其封装尺寸为35*27*6.5mm，插损值小于2.5dB，它利用TFF光学薄膜滤波片，采用三维自由空间光程压缩技术的专利设计。与标准三端口器件相比较，它的体积缩小到五十分之一，插损值减小到二分之一；采用全玻璃材料等设计，提升器件热应力控制水平，获得更高的产品指标一致性和可靠性，器件能够满足工业温度的运行条件；壳体封装采用可伐材料激光焊接工艺，确保器件能够在苛刻的环境下使用。
富光科技20CH UC DWDM Mux demux是新一代的20通道微型DWDM密集波分复用器件，其封装尺寸为35*27*6.5mm，典型插损值小于2.5dB，它利用TFF光学薄膜滤波片，采用三维自由空间光程压缩技术的专利设计。与标准三端口器件相比较，它的体积缩小到五十分之一，插损值减小到二分之一；采用全玻璃材料等设计，提升器件热应力控制水平，获得更高的产品指标一致性和可靠性，器件能够满足工业温度的运行条件；壳体封装采用可伐材料激光焊接工艺，确保器件能够在苛刻的环境下使用。
产品特点：
● 超低插损，20通道的典型插损小于2.5dB；
● 超小封装体积，为模块或者机箱腾出安装空间或者通风空间；
● 波长精度高，可单个通道精细调节；
● 超工业温度范围运行，完全无源：无电源需要，无制冷需要；

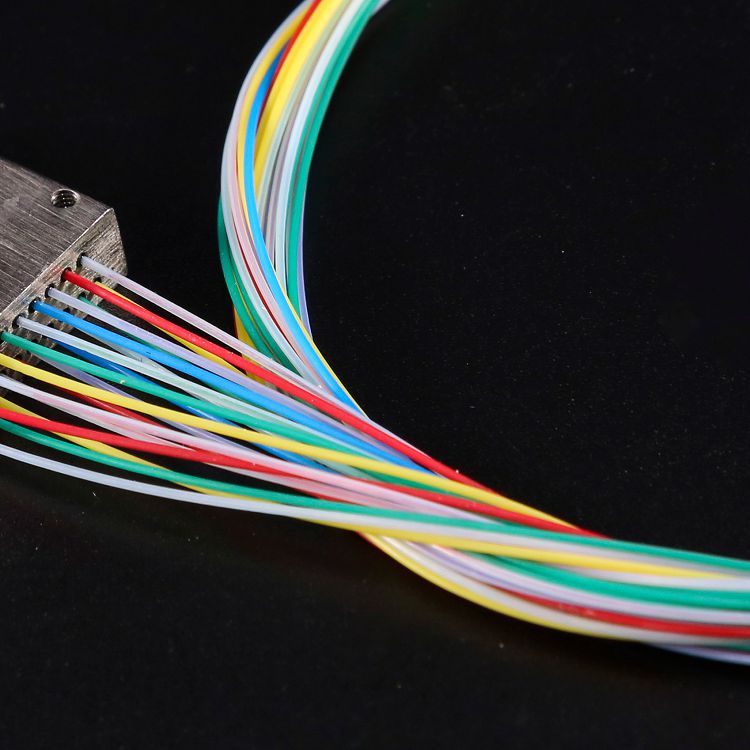

● 激光焊接封装，单侧出纤结构，便于安装。
产品应用：
● 借助微型化尺寸，集成到各类标准和非标准DWDM收发器中；
● 适用于主干网、城域网和区域网；
● NG-PON2、FTTX为解决光纤到户的最后一公里提供珍贵的插损支持；
● -40°C〜 85°C的工作温度范围，适应各类无温控特殊应用环境，是绿色低碳应用；
● 采用耐腐蚀的不锈钢壳体封装，满足苛刻的使用环境。
技术指标：
Parameter | Unit | Specifications |
Number of channels | CH | 20 |
Channel center wavelength | nm | C-band,ITU or Customization |
Channel spacing | Hz | 100G /200G |
Pass bandwidth | nm | lc ± 0.11/ lc ± 0.25 |
Insertion loss(max) | dB | ≤2.9 |
Insertion loss(typical) | dB | ≤2.5 |
Wavelength thermal stability | nm/°C | ≤0.001 |
Adjacent channel isolation | dB | ≥30 |
No-adjacent channel isolation | dB | ≥40 |
Return loss | dB | ≥45 |
Directivity | dB | ≥50 |
PDL | dB | ≤0.3 |
Passband ripple | dB | ≤0.4 |
Power handling | mW | ≤500 |
Fiber type | - | ITU-T G657 A2 |
Pigtail type | - | 0.9mm white loose tube |
Operating temperature | °C | -40~+85 |
Storage temperature | °C | -40~+85 |

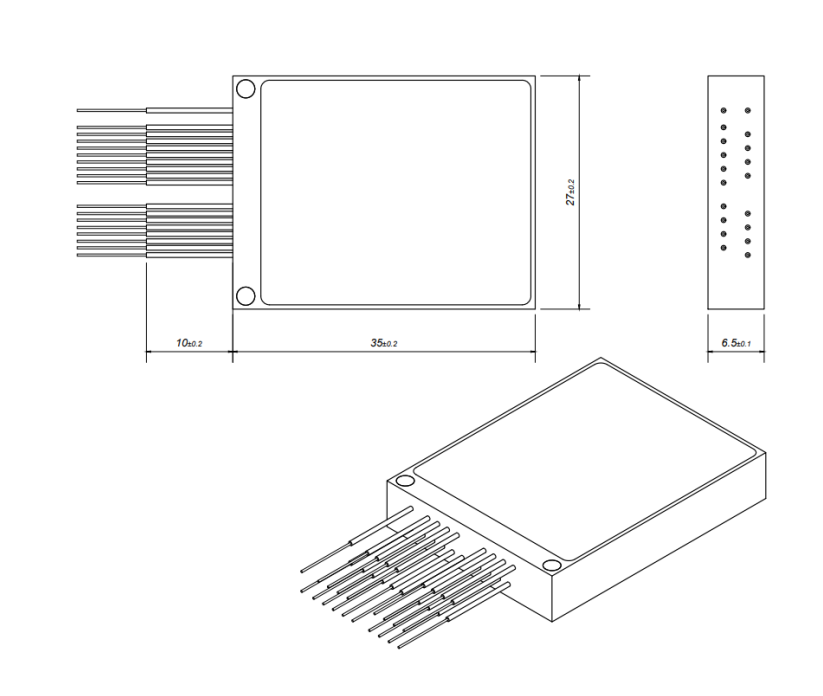

Package dimension (LxWxH) | mm | 35*27*6.5 or 35*27*5.95 |
Pigtail length | m | ≥1.0 |
