UC-LANWDM
4 CH UC-LWDM Mux demux

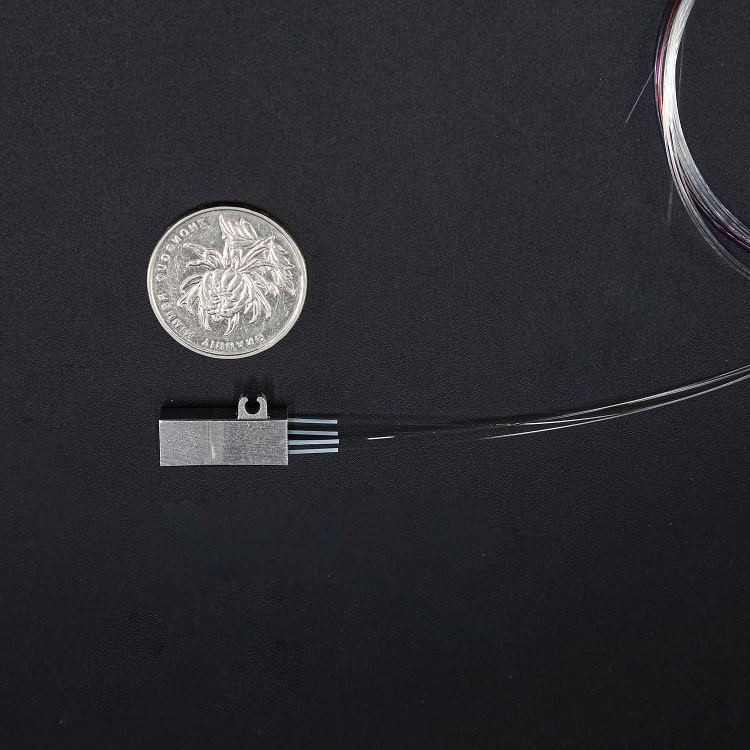

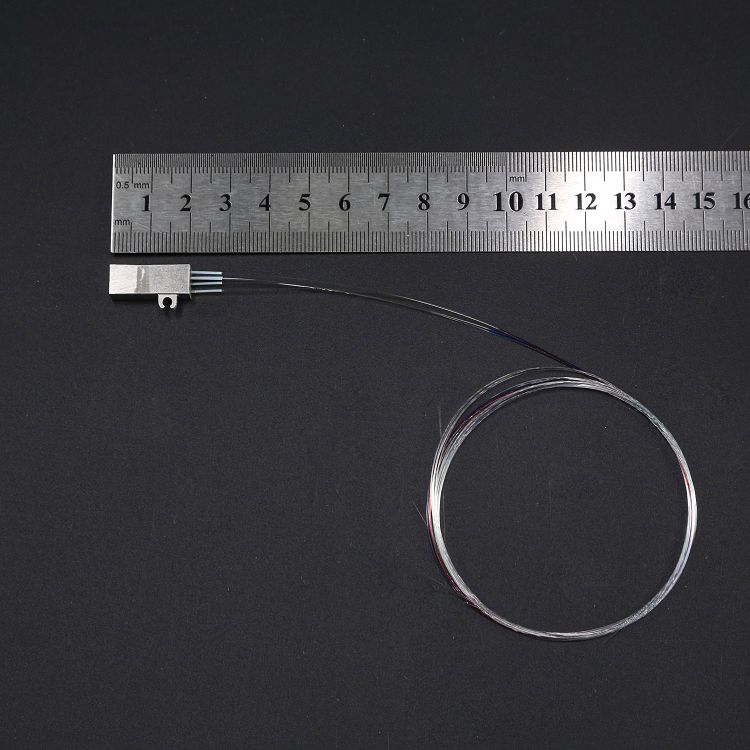

富光科技4CH UC LWDM Mux Demux是一款新一代的4通道微型LWDM复用解复用器件,其封装尺寸为20*10.8*6.5mm,插损值小于1.0dB,它利用TFF光学薄膜滤波片,采用三维自由空间光程压缩技术的专利设计。与标准三端口器件相比较,其封装体积缩小到五十分之一,其插损值减小到二分之一。采用热应力控制结构设计提高了产品的可靠性,使得器件能够满足工业温度的运行条件;壳体封装采用可伐材料激光焊接工艺,确保器件能够在苛刻的环境下使用。

富光科技4CH UC LWDM Mux Demux是一款新一代的4通道微型LWDM复用解复用器件,其封装尺寸为20*10.8*6.5mm,插损值小于1.0dB,它利用TFF光学薄膜滤波片,采用三维自由空间光程压缩技术的专利设计。与标准三端口器件相比较,其封装体积缩小到五十分之一,其插损值减小到二分之一。采用热应力控制结构设计提高了产品的可靠性,使得器件能够满足工业温度的运行条件;壳体封装采用可伐材料激光焊接工艺,确保器件能够在苛刻的环境下使用。


产品特点:

●  超低插损,4通道的典型插损值小于0.8dB,为发射器节约功率预算;

●  超小封装体积,典型的器件厚度为5.90mm,满足6.0mm厚度的机箱间隔;

●  波长精度高,可以单个通道精细调节;

●  超工业温度范围运行,满足无温控环境运行;

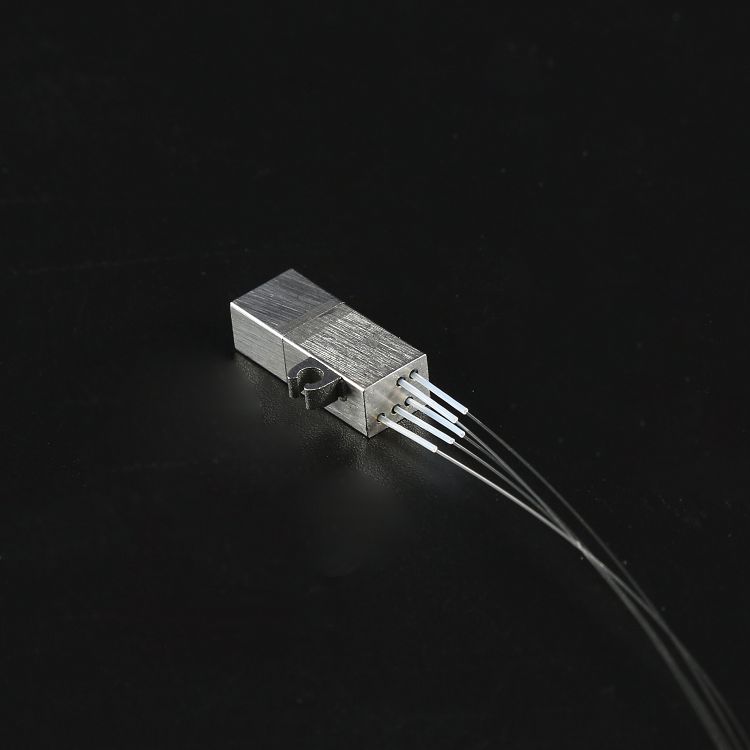

●  激光焊接封装,单侧出纤结构,便于安装。


产品应用:

●  集成到各类标准和非标准LWDM高速收发模块中;

●  适用于点对点的LWDM网络系统;

●  5G前传网络;

●  -40°C〜 85°C的工作温度范围,适应各类无温控的LWDM PON网络,起到低碳节能作用;

●  采用耐腐蚀的不锈钢壳体封装,满足其他苛刻的使用环境。


规格指标 Specifications:

参数类型 Item

Unit

 Value

通道数 Number of channels

CH

4

中心波长 Channel center wavelength

nm

1295.56,   1300.58, 1304.58, 1309.14 or ITU

通道间隔 Channel spacing

Hz

800G

通道带宽 Pass bandwidth

nm

± 1.11

通道插损 Insertion loss

dB

≤1.0

相邻隔离度 Adjacent channel isolation

dB

≥30

非相邻隔离度 No-adjacent channel isolation

dB

≥40

回损 Return loss

dB

≥45

一致性 Directivity

dB

≥50

偏振相关损耗 PDL

dB

≤0.5

通道纹波 Passband ripple

dB

≤0.4

功率阈值 Power handling

mW

≤500

光纤类型 Fiber type

-

ITU-T G657 A2

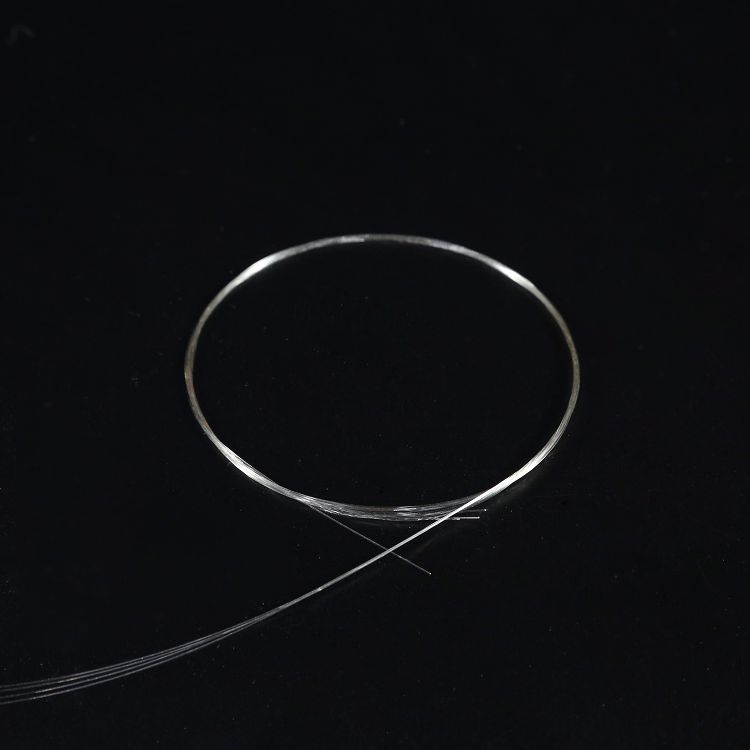

尾纤类型 Pigtail type

-

0.9mm white loose tube

工作温度 Operating temperature

°C

-40~+85

储存温度 Storage temperature

°C

-40~+85

封装尺寸 Footprint dimension (LxWxH)

mm

20*10.8*6.5 or 20*10.8*5.95

尾纤长度 Pigtail length

m

≥1.0
