C-CWDM Mux Demux
6通道1271-1371nm或ITU,典型插损1.0dB,自由空间二维平面结构,单侧出纤, 光路无胶,工业温度运行的CCWDM粗波分复用&解复用器件

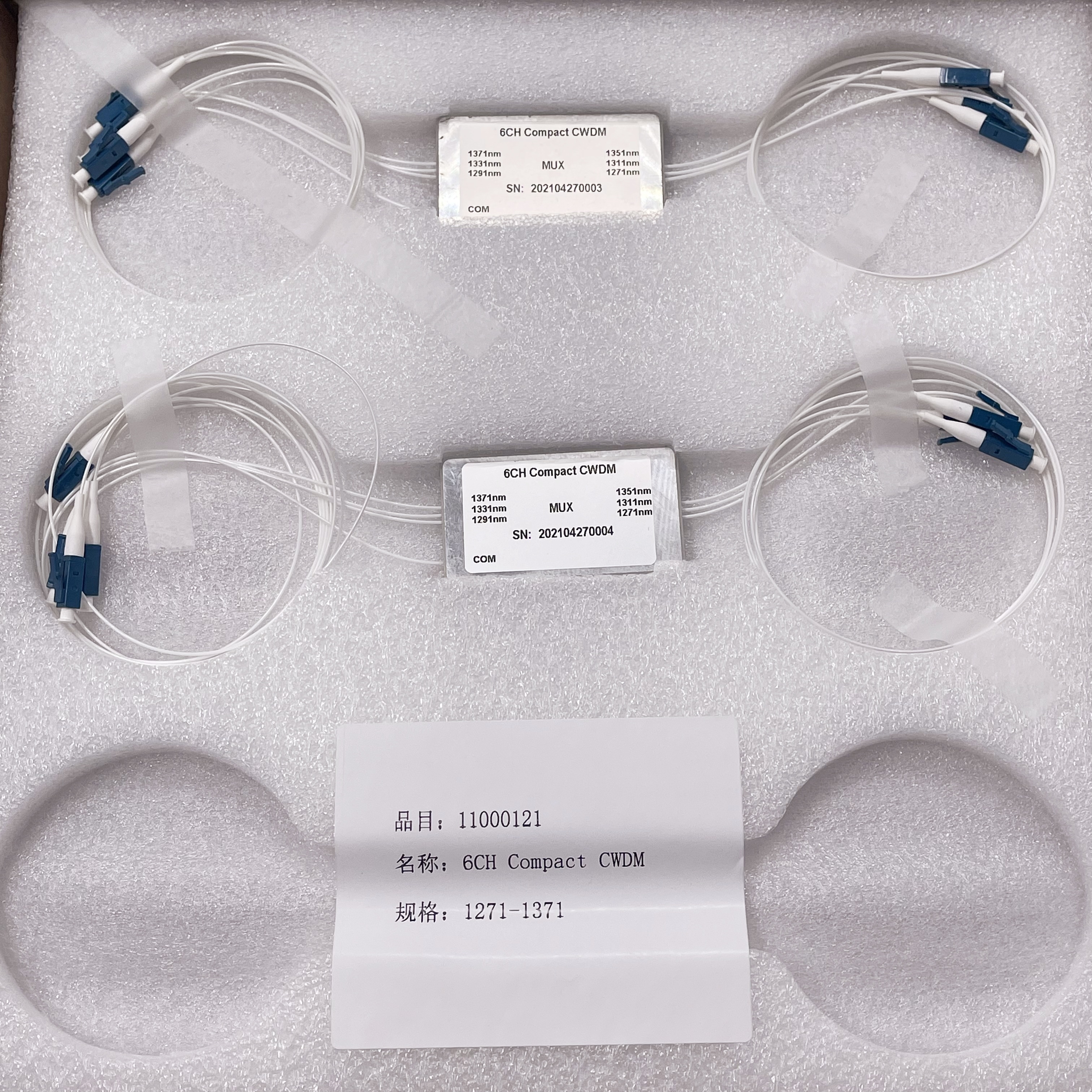

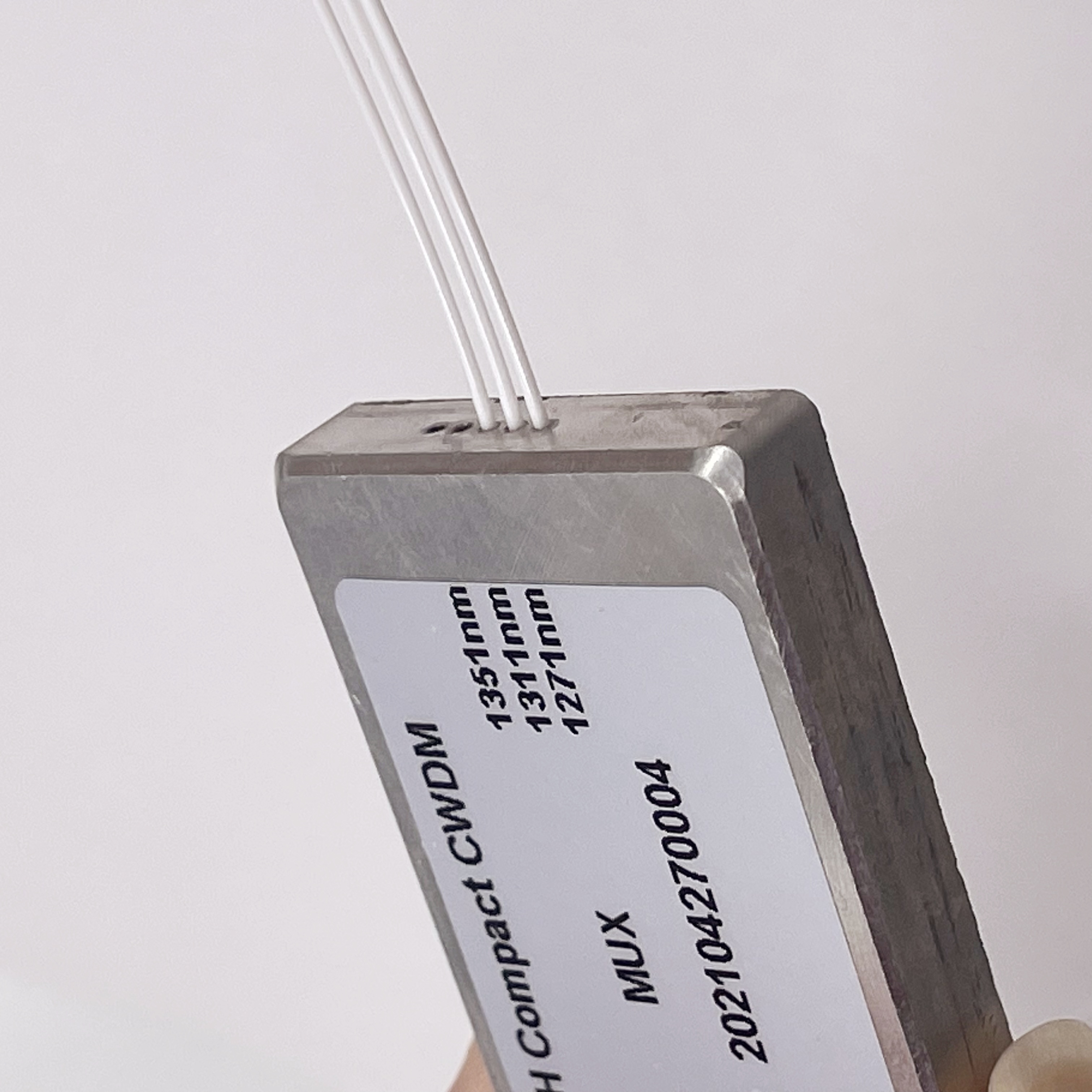

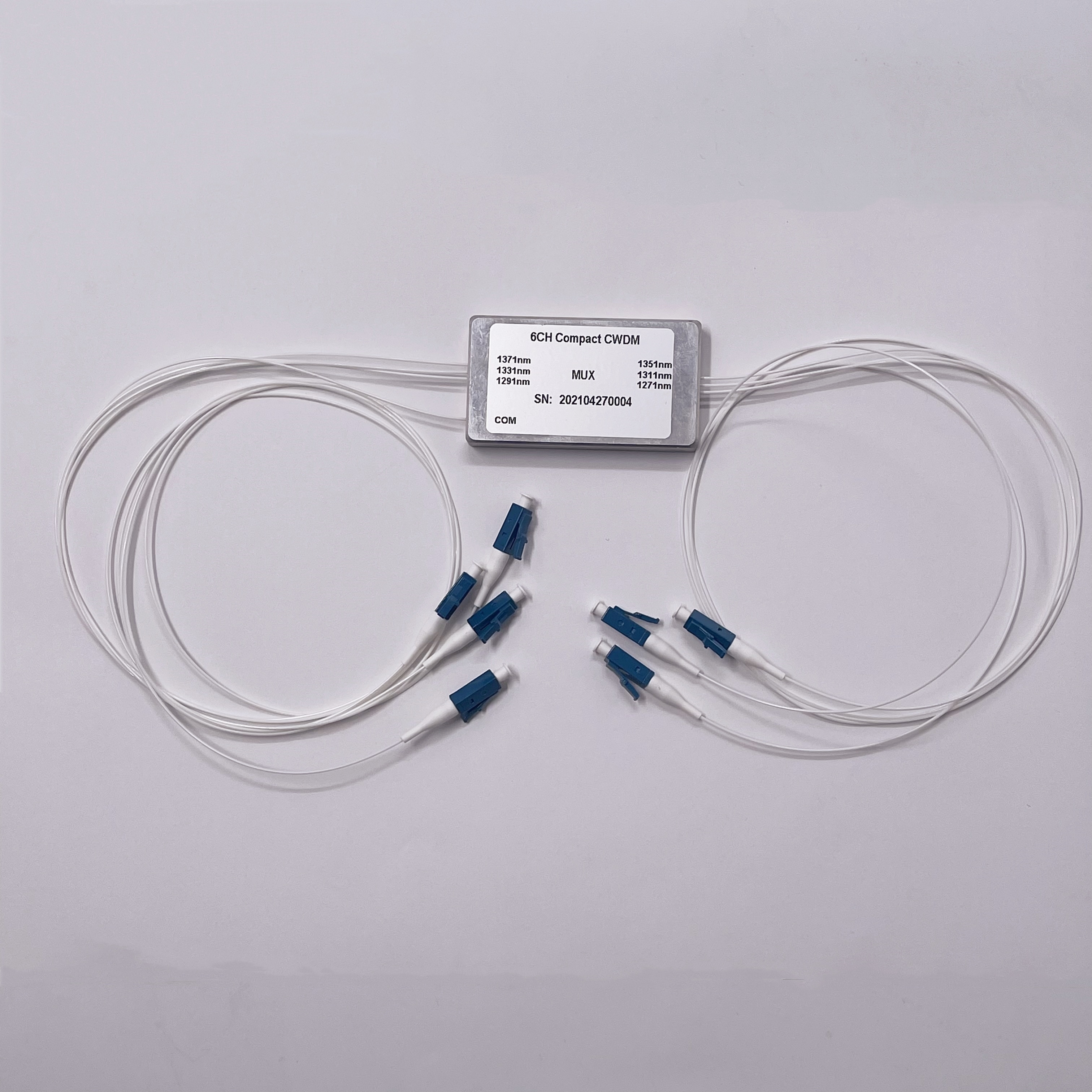

富光科技6 CH Compact CWDM Mux demux是一款标准三端口器件升级版的6通道小型化CWDM复用解复用器件,其封装尺寸为44X32X7 mm,插损值小于1.2dB,它利用TFF光学薄膜滤波片,采用二维自由空间光程压缩技术的双侧出纤设计。与标准三端口器件相比较,其封装体积缩小到十分之一,插损减小到二分之一;与三维自由空间结构的微型化CWDM相比较,其内部尺寸变大,增加了相邻两准直器之间的间距,有利于机器自动寻光和准直器绑定,提升生产效率,该结构通常采用粘胶封壳工艺,适用在商业温度的范围内运行。

富光科技6 CH Compact CWDM Mux demux是一款标准三端口器件升级版的6通道小型化CWDM复用解复用器件,其封装尺寸为44X32X7 mm,最大插损值小于1.2dB,它利用TFF光学薄膜滤波片,采用二维自由空间光程压缩技术的双侧出纤设计。与标准三端口器件相比较,其封装体积缩小到十分之一,插损减小到二分之一;与三维自由空间结构的微型化CWDM相比较,其内部尺寸变大,增加了相邻两准直器之间的间距,有利于机器自动寻光和准直器绑定,提升生产效率,该结构通常采用粘胶封壳工艺,适用在商业温度的范围内运行。


产品特点:

●  超低插损,6通道的器件最大插损值小于1.2dB,为网络节约光放大预算;

●  较小封装体积,为模块或者机箱腾出安装空间或者通风空间;

●  波长精度高,可以单个通道精细调节;

●  带扩展端口,易于扩容,便于安装部署。


产品应用:

●  CWDM 收发模块

●  CWDM 系统

●  城域网和接入网

●  音视频和监控网络

●  5G 前传网络


技术指标:

Parameter

Unit

Specifications

Number of channels

CH

6

Working wavelength range

nm

1260~1620

Channel center wavelength

nm

1271~1611   or 1270~1610

Channel spacing

nm

20

Pass bandwidth

nm

± 6.5

Insertion loss(max)

dB

≤1.2

Insertion loss(typical)    dB                             ≤1.0

Adjacent channel isolation

dB

≥30

No-adjacent channel isolation

dB

≥40

Return loss

dB

≥45

Directivity

dB

≥50

PDL

dB

≤0.5

Passband ripple

dB

≤0.4

Power handling

mW

≤500

Fiber type

-

ITU-T   G657 A2

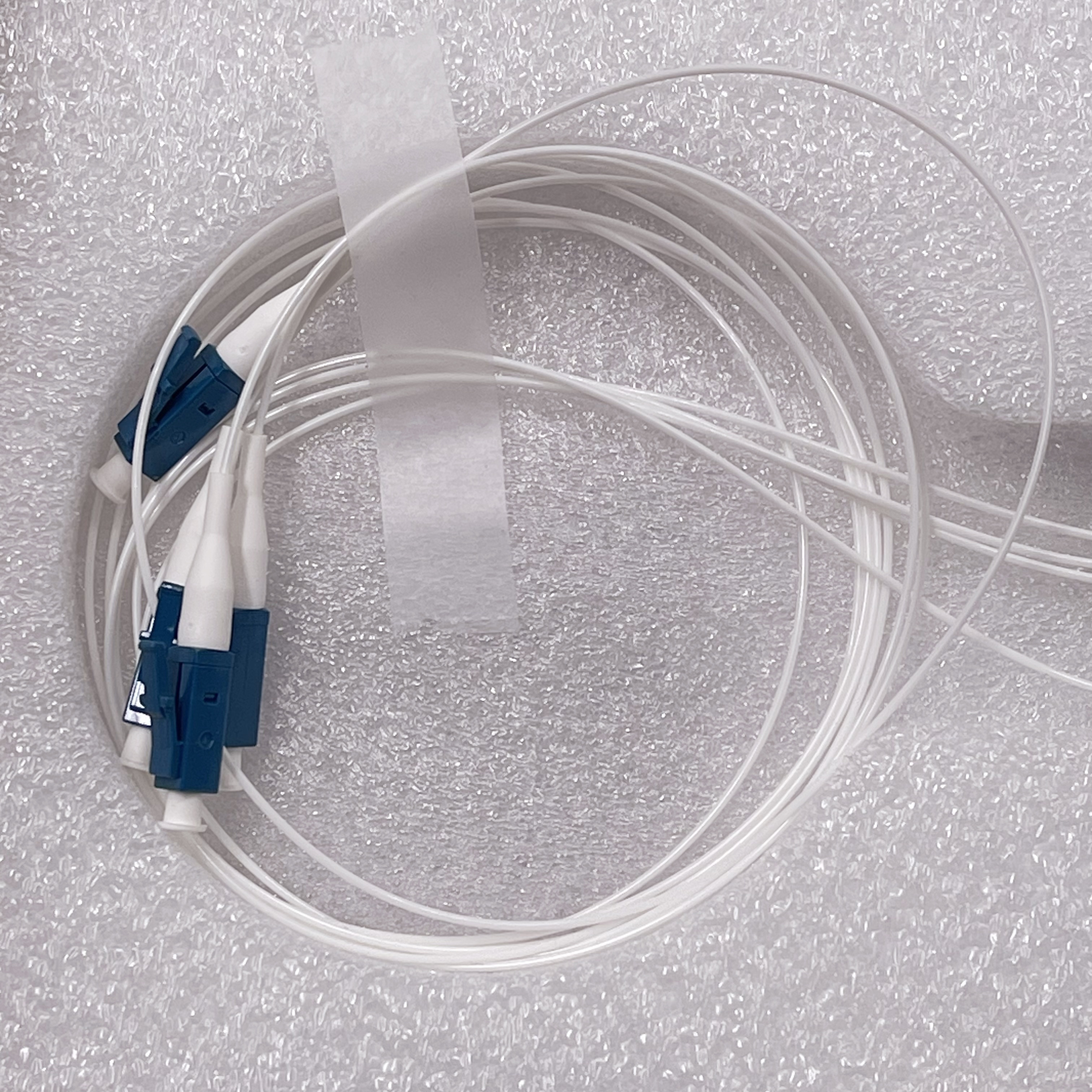

Pigtail type

-

0.9mm   white loose tube

Operating temperature

°C

-20~+75

Storage temperature

°C

-40~+85

Footprint dimension (LxWxH)

mm

44X32X7

Pigtail length

m

≥1.0
