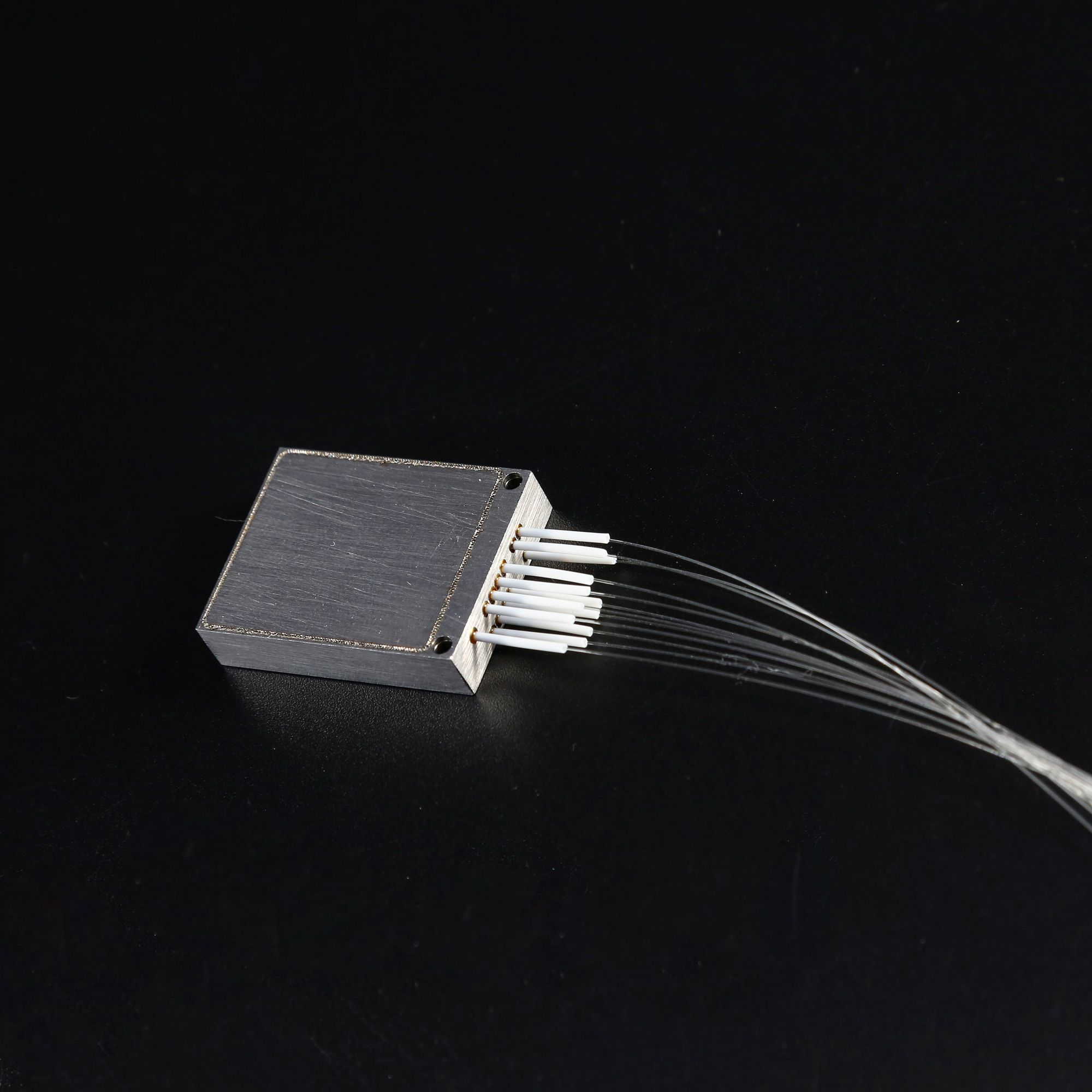

富光科技12CH UC MWDM Mux demux是新一代的12通道微型MWDM复用解复用器件，其封装尺寸为30*30*6.5mm，插损值小于2.0dB，它利用TFF光学薄膜滤波片，采用三维自由空间光程压缩技术的专利设计。与标准三端口器件相比较，它的体积缩小到五十分之一，插损值减小到二分之一；采用全玻璃材料等设计，器件热应力均布，性能指标优和可靠性高，器件能够满足工业温度的运行条件；壳体封装采用可伐材料激光焊接工艺，确保器件能够在苛刻的环境下使用。
富光科技12CH UC MWDM Mux demux是新一代的12通道微型MWDM复用解复用器件，其封装尺寸为30*30*6.5mm，插损值小于2.0dB，它利用TFF光学薄膜滤波片，采用三维自由空间光程压缩技术的专利设计。与标准三端口器件相比较，它的体积缩小到五十分之一，插损值减小到二分之一；采用全玻璃材料等设计，器件热应力均布，性能指标优和可靠性高，器件能够满足工业温度的运行条件；壳体封装采用可伐材料激光焊接工艺，确保器件能够在苛刻的环境下使用。
产品特点：
● 封装尺寸小，单侧出纤便于安装
● 通道插损小
● 通道隔离度高
● 工作温度广
产品应用：
● 5G前传5G Networks
● 无源光网络PON
● 光纤到户FTTx
技术指标 Specifications：
参数类型 Item | Unit | 数值 Value |
波长范围 Operating wavelength range | nm | 1261~ 1620 |
中心波长 Channel center wavelength | nm | 1267.5, 1274.5, 1287.5, 1294.5, 1307.5, 1314.5 1327.5, 1334.5, 1347.5, 1354.5, 1367.5, 1374.5 |
通道插损 Chanel insertion loss | dB | ≤2.0 |
通道带宽 Channel passband | nm | λ±2.5 |
升级端口波长范围 Up grade wavelength range | nm | 1384~1620 |
通道纹波 Passband ripple | dB | ≤0.5 |
相邻隔离度 Adjacent channel isolation | dB | ≥25 |
偏振相关损耗 PDL (all ports) | dB | ≤0.3 |
回损 Return loss (all ports) | dB | ≥45 |
一致性 Directivity (all ports) | dB | ≥50 |
光纤类型 Fiber type | - | ITU-T G657 A2 |
功率阈值 Power handling | mW | 500 |
工作温度 Operating temperature | °C | -40~ +85 |
储存温度 Storage temperature | °C | -40~ +85 |
封测尺寸 Footprint dimension (L*W*H) | mm | 30x30x6.5 |
