富光科技微型化8通道DWDM OADM光分插复用器 (Optical Add/Drop multiplexer) 是一种用于 DWDM网络的无源光设备，用于将 C 波段中的8个 100/200 GHz DWDM 信道上载（Add）到同一根主光纤或者从主干光纤下载（Drop）8个DWDM 信道分配到8个分支光纤，同时让其余波长旁路到需要的目的地。实现单点到多点(2\4\8\16)或者多点到单点不同波长的高密度信道管理。该器件由富光科技自由空间微光学制造平台推出，采用多层结构、激光焊接封壳和精密出纤封孔等专利设计和工艺，与传统三端口DWDM器件相比较，体积缩小到十分之一，插损值减少一半以上.，能够作为集成到光缆和连接器内部的标准化波长线缆组件，做到即插即用，无需额外配置，无需机柜，无需中继光放，无需温控设施。真正实现挂缆使用和挂墙使用

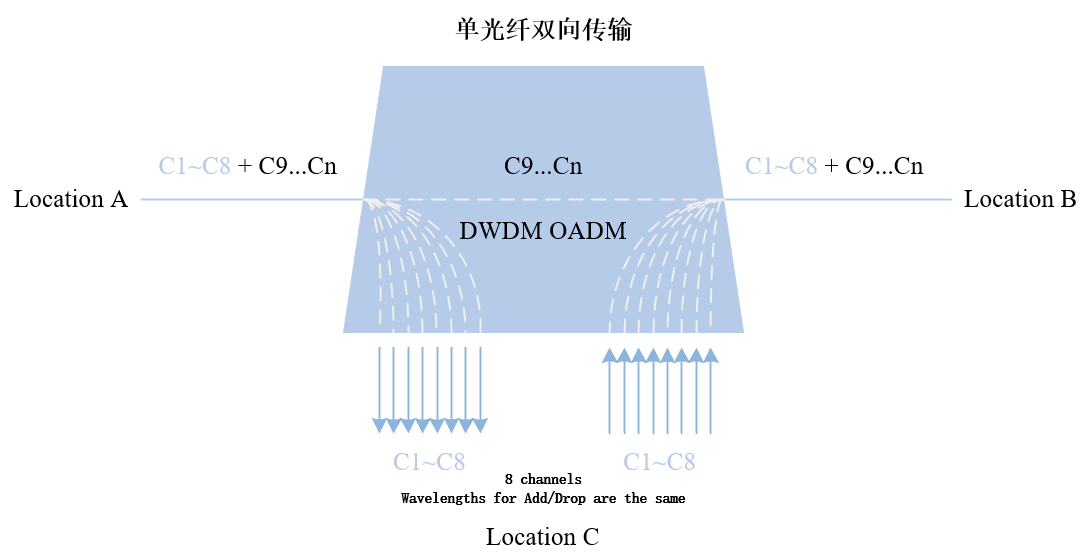

富光科技微型化8通道DWDM OADM光分插复用器 (Optical Add/Drop multiplexer) 是一种用于 DWDM网络的无源光设备，用于将 C 波段中的8个 100/200 GHz DWDM 信道上载（Add）到同一根主光纤或者从主干光纤下载（Drop）8个DWDM 信道分配到8个分支光纤，同时让其余波长旁路到需要的目的地。实现单点到多点(2\4\8\16)或者多点到单点不同波长的高密度信道管理。
该器件由富光科技自由空间微光学制造平台推出，采用多层结构、激光焊接封壳和精密出纤封孔等专利设计和工艺，与传统三端口DWDM器件相比较，体积缩小到十分之一，插损值减少一半以上.，能够作为集成到光缆和连接器内部的标准化波长线缆组件，做到即插即用，无需额外配置，无需机柜，无需中继光放，无需温控设施。真正实现挂缆使用和挂墙使用。
富光科技为客户提供从滤波片开炉到产品设计、光路仿真、可靠性分析和系统容差评价的深度定制服务，并通过提供产品底层数据和半成品相关性能指标数据，支持客户产品应用创新。
特点/Features:
• 低插损/Low Insertion Loss
• 紧凑型封装/Ultra Compact
• 光路无胶/Epoxy-Free Optical Path
• 宽阔平坦的通带/Wide- and Flat-Top Passband
• 波长精度高/High Precision Wavelength
• 高可靠性/Highly Reliable and Stable
• 符合标准Telcordia GR 1209/1221 Qualified
应用/Applications:
• 宽带系统/Broadband Systems
• 电信网/Telecommunications Networks
• 城域网/Metro Networks
• 光分插复用/Optical Add/Drop Multiplexing
技术指标/Technical specifications:
参数/Parameters | 单位/Unit | 指标/Specifications |
通道数/Channel Numbers | ch | Add: CH1~CH8; Drop: CH8~CH1 |
中心波长/Center Wavelengths | nm | ITU C10~C60 |
通道间隔/Channel Spacing | Hz | 100G/200G |
通道带宽/Channel Passband | nm | ± 0.11/± 0.24 |
波长热稳定性/Wavelength Thermal Stability | pm/℃ | ≤2 |
波长精度/Wavelength Accuracy | nm | ±0.05 |
插损/Insertion Loss | dB | ≤1.8 |
纹波/Ripple | dB | ≤0.5 |
偏振相关损耗/Polarization Dependent Loss | dB | ≤0.3 |
相邻通道隔离度/Isolation-Adjacent | dB | ≥30 |
非相邻通道隔离度/Isolation-Non-adjacent | dB | ≥40 |
回损/Return Loss | dB | ≥45 |
一致性/Directivity | dB | ≥50 |
连接头类型/Connector Type | / | COM:LC/UPC Other Channels: Uniboot LC/UPC |
出纤长度/Fiber Length | mm | COM Port:1±0.1m OUT Port: 3000 |
封装尺寸/Footprint Dimension | mm | 48x14.4x8.5 |
运行条件/Operating Conditions：
参数/Parameters | 单位/Unit | 指标/Specifications |
功率阈值/Maximum power handling | mw | 500 |
运行温度/Operation temperature | °C | -40~+85 |
运行湿度/Operation humidity | %RH | 5 to 90%RH Not condensed |
存储温度/Storage temperature | °C | -40 ~ +85 |
储存湿度/Storage humidity | %RH | 0 to 95%RH Not condensed |
光纤抗侧拉强度/Tensile strength | N | >5 |
