UC-DWDM Mux Demux
6通道100G/200GHz,中心波长定制,带监控端、升级端和1310nm通道,典型插损1.2dB,单侧出纤,光路无胶,波长精准可调,可伐材料激光焊接封装,工业温度运行的6通道微型DWDM密集波分器复用&解复用器件

富光科技6CH UC DWDM Mux demux是新一代的6通道微型DWDM复用解复用器件,其封装尺寸为25.8*14.4*6.5mm,插损值小于1.2dB,它利用TFF光学薄膜滤波片,采用三维自由空间光程压缩技术的专利设计。与标准三端口器件相比较,它的体积缩小到五十分之一,插损值减小到二分之一;采用全玻璃材料等设计,提升器件热应力控制工艺水平,获得更高的产品指标一致性和可靠性,器件能够满足工业温度的运行条件;壳体封装采用可伐材料激光焊接工艺,确保器件能够在苛刻的环境下使用。

富光科技6CH UC DWDM Mux demux是新一代的6通道微型DWDM复用解复用器件,其封装尺寸为25.8*14.4*6.5mm,典型插损值小于1.2dB,它利用TFF光学薄膜滤波片,采用三维自由空间光程压缩技术的专利设计。与标准三端口器件相比较,它的体积缩小到五十分之一,插损值减小到二分之一;采用全玻璃材料等设计,提升器件热应力控制工艺水平,获得更高的产品指标一致性和可靠性,器件能够满足工业温度的运行条件;壳体封装采用可伐材料激光焊接工艺,确保器件能够在苛刻的环境下使用。


产品特点:

●  超低插损,6通道的典型插损值小于1.2dB,支持远距离高质量传输;

●  超小封装体积,为模块或者机箱腾出安装空间或者通风空间;

●  波长精度高,可单个通道精细调节;

●  超工业温度范围运行,完全无源:无电源需要,无制冷需要;

●  激光焊接封装,单侧出纤结构,便于安装。


产品应用:

●  借助微型化尺寸,集成到各类标准和非标准DWDM收发器中;

●  适用于主干网、城域网和区域网;

●  NG-PON2、FTTX为解决光纤到户的最后一公里提供珍贵的插损支持;

●  -40°C〜 85°C的工作温度范围,适应各类无温控特殊应用环境,是绿色低碳应用;

●  采用耐腐蚀的不锈钢壳体封装,满足苛刻的使用环境。


技术指标:

Parameter

Unit

Specifications

Number of channels

CH

6

Channel center wavelength

nm

C-band,ITU or Customization

Channel spacing

Hz

100G /200G

Pass bandwidth

nm

lc ± 0.11/ lc ± 0.25

Insertion loss(max)

dB

≤1.6

Insertion loss(typical)

dB

≤1.2

Wavelength thermal stability

nm/°C

≤0.001

Adjacent channel isolation

dB

≥30

No-adjacent channel isolation

dB

≥40

Return loss

dB

≥45

Directivity

dB

≥50

PDL

dB

≤0.3

Passband ripple

dB

≤0.4

Power handling

mW

≤500

Fiber type

-

ITU-T G657 A2

Pigtail type

-

0.9mm white loose tube

Operating temperature

°C

-40~+85

Storage temperature

°C

-40~+85

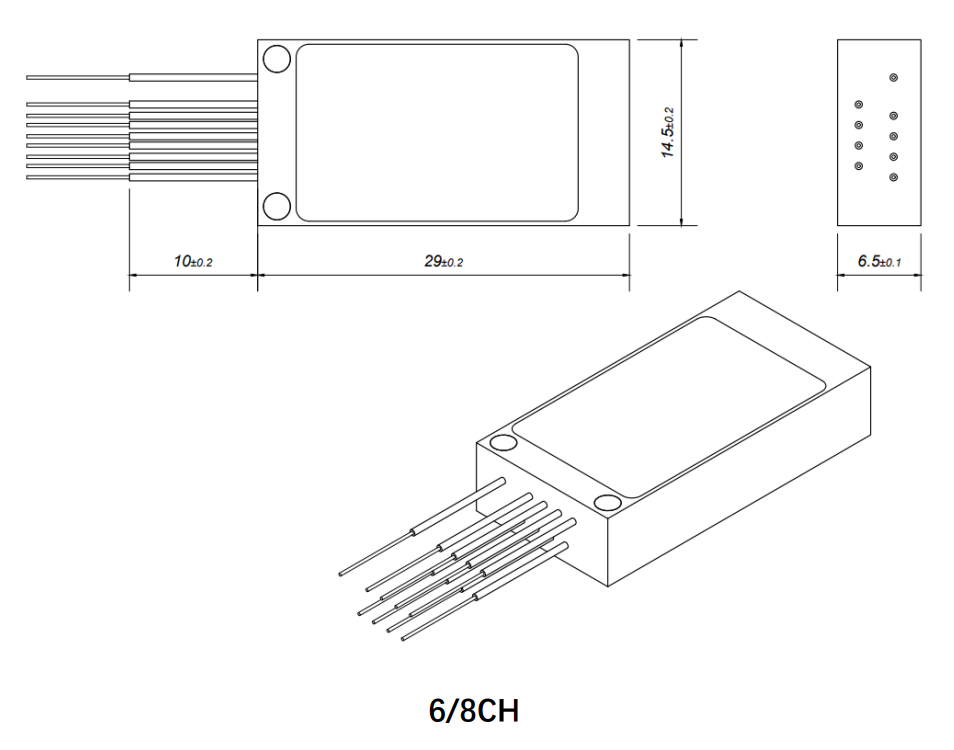

Footprint dimension (LxWxH)

mm

25.8x14.4x6.5 or 25.8*14.4*5.95

Pigtail length

m

≥1.0
